Modulares System für gleichzeitiges Messen
HALT steht für „Highly Accelerated Lifetime Testing“ und damit für extrem beschleunigte Lebensdauertests. Die Möglichkeit, die Lebensdauer piezoelektrischer Systeme zu untersuchen, wird mit der steigenden Zahl an Anwendungsmöglichkeiten für piezoelektrische Dünnschichten und deren Annäherung an die Serienreife zwingend erforderlich. Um solche Lebensdauertests durchführen zu können, müssen die Systeme einer beschleunigten Alterung unterzogen werden, weil die zugrundeliegenden Mechanismen bezogen auf Dünnschichten noch nicht vollständig bekannt sind. Um statistisch belastbare Analysen zu ermöglichen, muss daher ein großer Parameterraum untersucht werden. Die verschiedenen Testparameter wie Temperatur, Spannung, Frequenz, Signalform, aber auch Luftfeuchte etc. müssen jeweils mit einer hohen Anzahl von Proben getestet werden. Bislang kostete das viel Zeit.
Um die Messdauer zu verkürzen, haben wir aixHALT entwickelt. Aufgrund seiner Modularität ermöglicht Ihnen dieses Paralleltestsystem, gleichzeitig nahezu beliebig viele Proben zu messen. Das beschleunigt den Prozess und führt Sie schnell und zuverlässig zu verlässlichen Ergebnissen.
Das Kernstück: der µController
Zentraler Bestandteil der HALT Systeme ist unser eigens entwickelter µController (µC). Er ist mit einer internen Schaltmatrix ausgestattet, die es erlaubt, bis zu 64 Kanäle anzusteuern und zu monitoren. Jeweils kombiniert mit dem auf Ihre Anwendung zugeschnittenen Verstärker, Probenhalter und Temperaturregler erhalten Sie ein leistungsstarkes Testsystem – individuell abgestimmt auf Ihre Messungen.
-
Echtzeit-Feedback des Messfortschritts

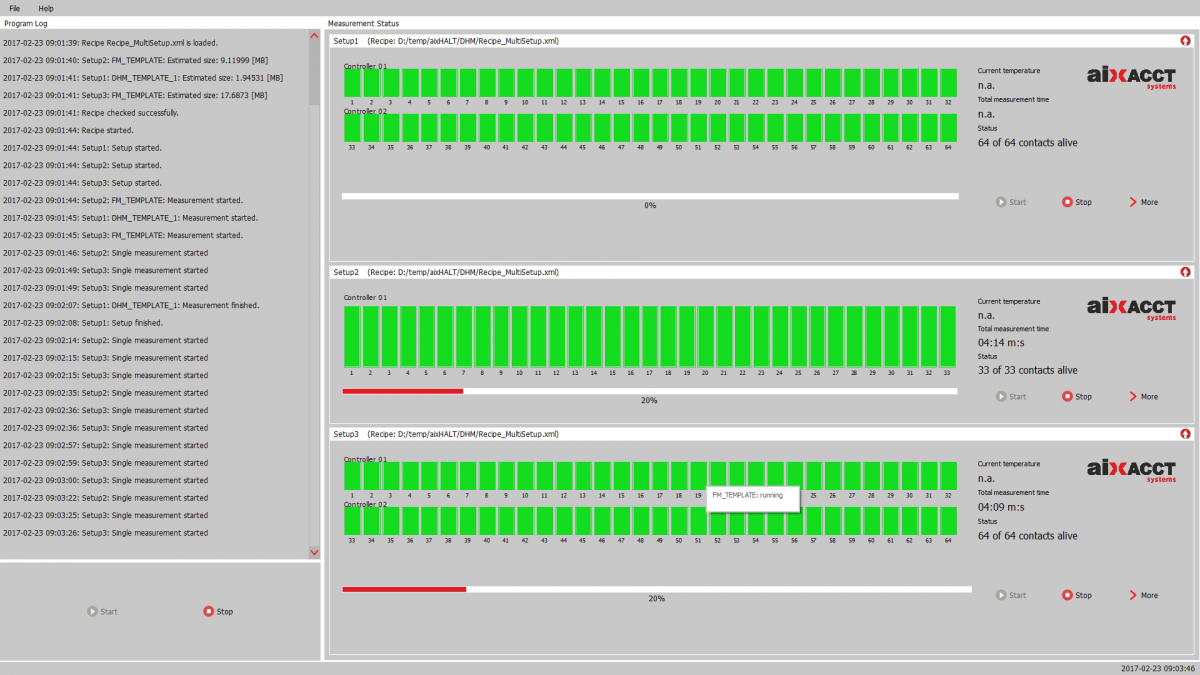

Die Steuerung des Systems übernimmt unsere aixHALT Software. Wir haben sie speziell für die Steuerung des gesamten Aufbaus entwickelt und ermöglichen Ihnen damit ein Echtzeit-Feedback des Messfortschritts. Die übersichtliche Bedienoberfläche gewährleistet eine intuitive, produktionsgerechte Bedienung und die stetige Erweiterung des Tools mit den wachsenden Anforderungen an die Datenerfassung.
Mehr als 1000 Proben gleichzeitig messen
Das Zusammenschalten mehrerer µC ermöglicht nun die Parallelisierung von Messaufgaben. Die Module werden von einem einzelnen Host-Rechner über Ethernet angesteuert, so dass ein großer Parametersatz mit mehreren Modulen gleichzeitig an mehr als 1000 Proben getestet werden kann. Zuverlässigkeitsdaten einschließlich Groß- und Kleinsignal-Materialeigenschaften von Materialien und Bauelementen lassen sich so über einen weiten Temperaturbereich hinweg auswerten. Auch bei der Erstellung von Testprozeduren profitieren Sie von einer hohen Flexibilität. Für elektrische Anregungssignale steht Ihnen eine Vielzahl von Hochspannungsverstärkern zur Verfügung. Die Stromantwort der Proben messen Sie hierbei mit präzisen Virtual Ground Stromverstärkern.
Ihr Nutzen:
-
Flexible Konfiguration
Das 19“ System kann mit Host-Rechner, mehreren Controllern, Verstärkern, Temperaturreglern und Probenhaltern ausgestattet werden.
-
Integrierte Switch Matrix
Jedes Modul ist mit einer 64 Kanal-Schaltmatrix ausgestattet, so dass Sie damit eine Vielzahl von Proben ansteuern können.
-
Kundenspezifische Probenhalter
aixACCT Systems bietet Ihnen nicht nur eine Vielzahl an Standard-Probenhaltern, die in den letzten Jahren entwickelt wurden, sondern auch speziell auf Ihre Anforderungen zugeschnittene individuelle Probenhalter-Lösungen.
-
Hohe Testgeschwindigkeit
Aufgrund der parallelen Messung bei verschiedenen Spannungen, Temperaturen etc. und gleichzeitig an einer hohen Anzahl von Proben, kommen Sie in kurzer Zeit zu einer großen Datenbasis.
Variables Basissystem für individuelle Lösungen
Es ist die hohe Variabilität des Basissystems, die uns die Möglichkeit gibt, für Sie als Kunden eine individuelle, genau auf Ihre Anforderungen zugeschnittene Lösung zu gestalten. Unseren µController als Kernsystem können wir mit einer Vielzahl an Erweiterungen ausstatten. Allein das deckt bereits viele Kundenanforderungen ab, so zum Beispiel eine erhöhte Spannungsfestigkeit sowie Strombegrenzungen. Dennoch bringt jeder Kunde neue Herausforderungen mit, denen wir uns mit unserer Erfahrung und unserem Know-how gerne stellen. Mit dem für aixACCT Systems charakteristischen Innovationsdrang können wir Ihnen in kurzer Zeit Lösungen für Ihre Herausforderungen anbieten, damit Sie Ihre Ziele schneller erreichen.
Ein gutes Beispiel für unsere Lösungskompetenz ist die Zahl an Probenhaltern, die wir bis heute auch für den Einsatz in unserem Paralleltestsystem aixHALT entwickelt haben.
Erfahren Sie mehr in unseren Produktionformationen:
